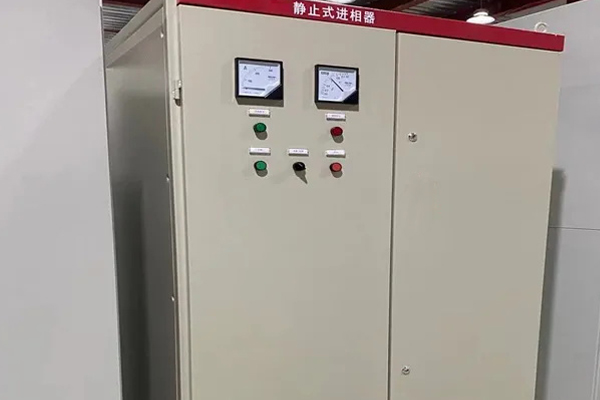

什么是靜止式進相
進相器是應用于工業企業的工業機器，屬于自控系統類設備。應用進相器能減少大中型電機造成的無功損耗，為企業節能降耗做出貢獻。分為靜止式進相器和變負載進相器。
靜止式進相器是大中型繞線式電機無功就地補償?shù)漠a(chǎn)品，適用于各行業90~6000kw繞線式異步電動機。
靜止式進相器的組成結構組成詳解

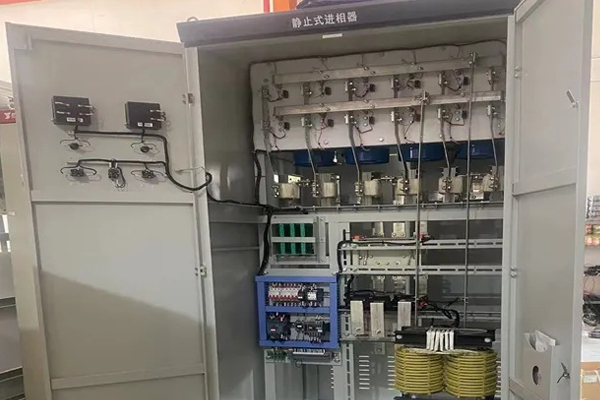

靜止式進相器主要是由四大單元組成：進退相機構，信號采集與單片機處理單元，晶閘管變頻裝置及操作控制回路。
- 進退相機構的作用是進相補償時，將電機轉子切換到進相器，退相不補償或進相器出現故障時，將電機轉子切換到電機起動器的星點短接接觸器上，防止轉子開路。
- 信號采集與單片機處理單元的作用是從采集工頻電壓的信號和電機轉子電流的信號后進行處理，給晶閘管發出觸發信號，同時監測工作情況，做出自診斷。
- 變頻裝置是根據觸發信號將工頻電源變?yōu)榕c轉子電流同頻率的附加電勢。
- 操作控制回路是用來進行進、退相操作和故障自動退相的。
靜止式進相器的工作原理
電動機在運行時，靜止式進相器串接在電動機回路中，電動機運行時采集轉子電流和同步電壓信號，經微處理器CPU處理后給可控硅發出觸發信號。由可控硅組成的交—交變流器將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率的電源，加在電機轉子回路中，改變轉子電流和轉子電壓的相位關系，通過磁場進而改變電動機定子電流和定子電壓的相位關系，減小功率因數角，提高電動機功率因數。定子電流下降，降低電動機自身銅損和溫升，提高電動機的過載能力，從而改善電動機的運行狀況。
靜止式進相器有什么性能特點
- 變頻技術和微機控制技術，可靠性高。
- 使電機功率因數提高到0. 95~0. 99之間的范圍，無功功率降低60%上。
- 降低電機定子電流10%~20%,降低線損、銅損20%-30%.
- 電機溫升降低，效率及過載能力提高，電機使用壽命延長。
- 綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果；無轉動部件，因而適應環境的能力更強。
